工艺介绍：RTO/RCO

有机废气主要包括碳烃化合物、苯及苯系物、醇类、酮类、酚类、醛类、酯类、胺类、腈、氰等有机化合物，电子、化工、石油化工、涂料、印刷、涂装、家具、皮革等行业产生的废气中都包含挥发性有机物VOCs。蓄热式热力焚烧炉采用天然气直接燃烧有机废气，在750~850℃温度下，将有机分子分解为CO2和H2O，燃烧后的烟气通过蓄热式陶瓷砖将热量积蓄在陶瓷内，预热有机废气，然后再排放，废气的进出方向通过切换阀的自动切换，循环工作，RTO可以充分回收燃烧有机分解热能，使得系统能耗大大的降低。

RTO工作原理：

其原理是把有机废气加热到760摄氏度以上，使废气中的VOCs在氧化分解成二氧化碳和水。氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。从而节省废气升温的燃料消耗。陶瓷蓄热室应分成两个（含两个）以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫（以保证VOCs去除率在98%以上），只有待清扫完成后才能进入“蓄热”程序,否则残留的VOCs随烟气排放到烟囱从而降低处理效率。

适用废气：

适用有机废气种类：烷烃、烯烃、醇类、酮类、醚类、酯类、芳烃、苯类等碳氢化合物有机废气。
有机物低浓度(同时满足低于25%LEL)、大风量
废气中含有多种有机成分、或有机成分经常发生变化
含有容易使催化剂中毒或活性衰退成分的废气

目前处理VOCs的常见形式有：二室RTO、三室RTO和旋转RTO，根据需求可设计成五室RTO、七室RTO等结构形式。

二室RTO工作原理

在开工时先将新鲜空气代替有机废气，借燃烧器将蓄热室加热到一定温度。由于蓄热体具有极高的储热性能，所以从一个冷的RTO加热到一定高的温度，并且还要达到正常温度分布，需要一定的时间。

正常工作时，其中一个蓄热室已在前一个操作循环中存储了热量，有机废气首先从底部进入该蓄热室，废气通过蓄热体床层被预热到接近燃烧时温度，而蓄热体同时逐渐被冷却。

预热后的废气进入顶部燃烧室，在燃烧室中有机物被氧化后，即作为高温净化气进入另一个蓄热室；此时，净化气的热量传给蓄热体，蓄热体床层逐渐被加热，而净化气则被冷却后排出。当被冷却的蓄热体冷却到尚可允许的温度水平时，就应切换气流的方向，即完成第一个循环。

切换流向后，有机废气进入已被加热过的蓄热室，反应后的净化气则将热量传给上一循环被冷却的蓄热室，如上所述，完成第二个循环。

三室RTO工作原理

三室RTO的蓄热室同时进行操作：当第一台蓄热室处于被冷却而废气被预热的阶段时（冷周期），第二台蓄热室正处于被净化气加热的过程（热周期），而第三台蓄热室则在冲洗（清洗周期）。因此，当一个循环后，废气始终进入到在上一循环时排出净化气的蓄热室，而原来进入废气的蓄热室则用净化气（或空气）冲洗，并将残留的未反应废气送回到反应室进行氧化，然后与净化气一起从冲洗过的蓄热室排出。

旋转RTO工作原理

在旋转RTO中，改进的核心部位仍然是蓄热体。旋转式RTO主要由燃烧室、陶瓷填充床和旋转阀等组成。旋转RTO的蓄热体中设置分格板，将蓄热体床层分为几个独立的扇形区。废气从底部经进气分配器进入预热区，使气体温度预热到一定温度后进入顶部的燃烧室，并完全氧化。

净化后的高温气体离开氧化室，进入冷却区，将热量传给蓄热体而气体被冷却，并通过气体分配器排出。而冷却区的陶瓷蓄热体吸热，贮存大量的热量（用于下个循环加热废气）。

为防止未反应的废气随蓄热体的旋转进入净化气出口去，当蓄热体旋转到净化器出口区之前，设有一扇形区作为冲洗区。

通过蓄热体的旋转，蓄热体被周期性的冷却和加热，同时废气被预热和净化器冷却。如此不断地交替进行。

RCO工作原理：

RCO，是指蓄热式催化燃烧法，原理是：通过对废气的吸附在催化剂催化氧化的作用下，提高废气处理的反应速率。借助催化剂可使有机废气在较低的起燃温度下，发生无氧燃烧，分解成CO2和H2O放出大量的热，与直接燃烧相比，具有起燃温度低，能耗小的特点，某些情况下达到起燃温度后无需外界供热，反应温度在250-400℃。

RTO和RCO废气处理设备的主要区别：

1、RTO不含催化剂，RCO含有催化剂；

2、RTO的操作温度在760℃以上，RCO的操作温度在250～400℃；

3、RTO可能会产生NOX二次污染物，RCO不会；

4、RCO的操作温度低，运行费用比RTO低。

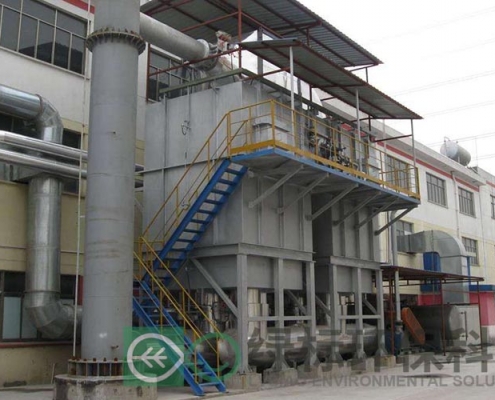

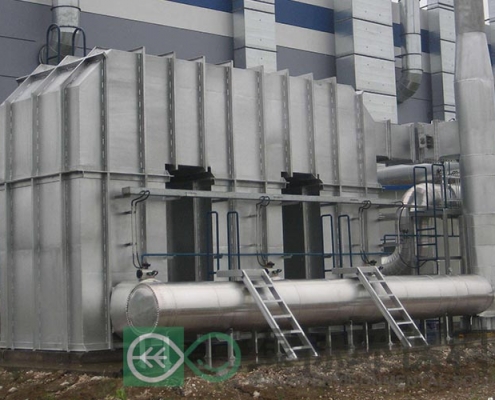

RTO系统组成（三室）

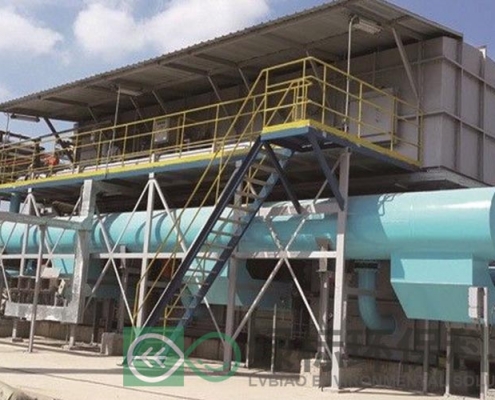

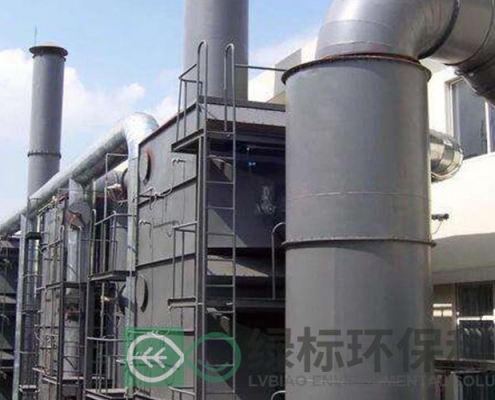

RCO系统组成

蓄热氧化系统特点：

（1）采用蓄热式换热装置，蓄热载体与气体直接换热，炉膛辐射温压大，加热速度快；低温换热效果显著，所以换热效率特别高；最大限度回收氧化产物中的显热。热效率高，排烟温度低，节能效果显著。降低燃料消耗也就意味着减少了温室气体的排放；
（2）蓄热室内温度均匀分级增加，加强了炉内传热，换热效果更加，所以同样处理量的氧化炉其炉膛容积可以缩小，大大降低了设备的造价；
（3）由于火焰不是在燃烧器中产生的，而是在炉内高温蓄热体中开始逐渐氧化，无高温锋面，因而氧化噪声低；
（4）扩大了高温火焰氧化区域，火焰的边界几乎扩展到炉膛的边界，从而使得炉膛内温度均匀，这样一方面提高了净化效率，另一方面延长了炉膛寿命；
（5）与传统燃烧过程完全不同的热力学条件，采用分级氧化技术，延缓状氧化释出热能；炉内温升均匀，热损低；加热效果耗。不再存在传统燃烧过程中出现的局部高温高氧区；抑制了热力型氮氧化物（NOX）的生成，环保效果好；
（6）氧化室内的温度整体升高且分布更趋均匀；炉膛温度可达760~800℃，气流速度小，氧化速度快，烟气在炉内高温停留时间长，有机物氧化分解完全。环保效果显著；
（7）系统采用PLC自动氧化控制，自动化程度高、运行稳定、安全可靠性高；
（8）可根据废气情况，合理设置热能回收装置，在高温氧化室接换热器、导热油炉或余热锅炉；低温烟气用来加热废气，充分利用治理废气中余热。
